صنعت ساخت و تولید ماشینآلات رول فرمینگ در ایران طی سالهای اخیر به شکوفایی رسیده است. در این میان، طراح و متال تراش سازنده ماشین آلات رول فرمینگ طرح سفال و سوئدی نقشی کلیدی در توسعه زیرساختهای تولید ورقهای پوششی سقف دارد. این دستگاهها در صنایع ساختمانی و پوشش سقفها اهمیت بالایی دارند و کیفیت آنها تأثیر مستقیم بر دوام و زیبایی سازهها میگذارد. در این مقاله با فرآیند طراحی و ساخت این ماشینآلات، نقش تخصص فنی متال تراشها و خدمات باکیفیت شرکت سالیان ماشین طبرستان آشنا میشویم. این سند به طور جامع به جنبههای فنی، مهندسی و عملیاتی ساخت این تجهیزات پیشرفته خواهد پرداخت.

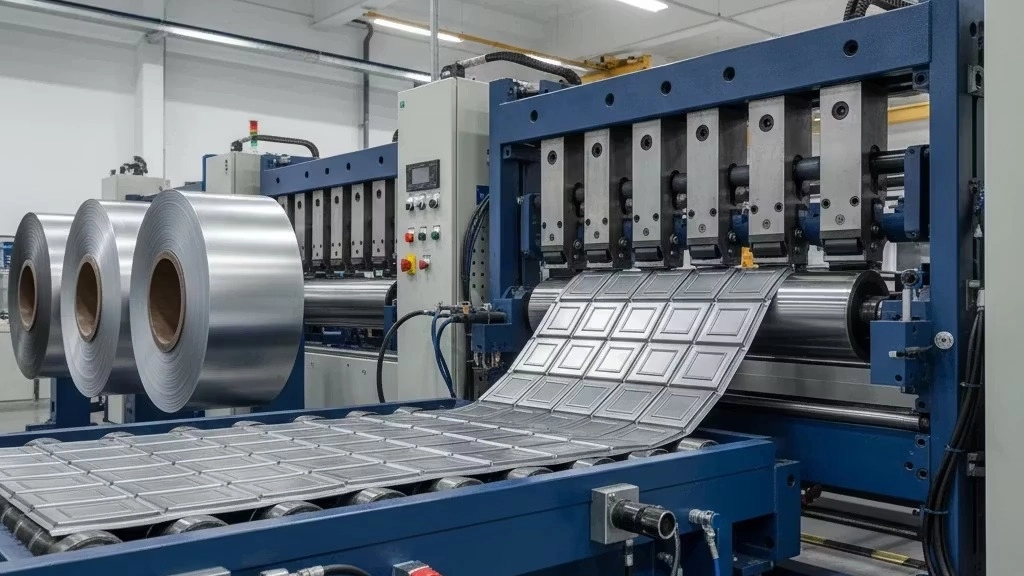

معرفی ماشینآلات رول فرمینگ طرح سفال و سوئدی
۱. مفهوم رول فرمینگ (Roll Forming)
رول فرمینگ یک فرآیند تغییر شکل پلاستیک (تغییر شکل دائمی) در ورقهای فلزی است که با عبور دادن ورق از مجموعهای از غلتکها (Rolls) انجام میپذیرد. این فرآیند شامل چندین مرحله متوالی است که در هر مرحله، شکل مقطع ورق به تدریج به پروفیل نهایی نزدیک میشود.
مزیت اصلی رول فرمینگ نسبت به پرسکاری یا خمکاری سنتی، توانایی تولید مداوم، سرعت بالا و حفظ یکنواختی ابعاد در طول زیاد پروفیل است. این فرآیند برای تولید قطعاتی با طول زیاد و سطح مقطع ثابت ایدهآل است.
۲. اجزای اصلی خط تولید رول فرمینگ
یک خط رول فرمینگ استاندارد شامل بخشهای زیر است:
- سیستم تغذیه ورق (Coil Feeding System): شامل کویل بازکن (Uncoiler) که ورق را از حالت کلاف خارج میکند. این بخش اغلب مجهز به ترمز هیدرولیکی یا مکانیکی برای کنترل سرعت تغذیه است.
- مجموعه غلتکها (Roll Stands): مجموعهای از ایستگاههای متوالی که هر کدام دارای یک جفت غلتک (بالا و پایین) هستند. این غلتکها شکل مقطع را مرحله به مرحله ایجاد میکنند. تعداد ایستگاهها بسته به پیچیدگی طرح (مانند طرح سفال یا سوئدی) متغیر است و ممکن است از ۶ ایستگاه تا بیش از ۲۰ ایستگاه متغیر باشد.
- سیستم برش (Cutting System): پس از رسیدن ورق به طول مورد نظر، توسط یک قیچی مکانیکی یا هیدرولیکی (معمولاً از نوع حرکتکننده یا Flying Shear) برش داده میشود تا از طول اضافی جلوگیری شود.
- تابلو کنترل (Control Panel): برای مدیریت سرعت، طول برش و عملکردهای اضطراری، مجهز به PLC (کنترلکننده منطقی قابل برنامهریزی) و HMI (رابط انسان و ماشین).
۳. کاربردهای طرح سفال و سوئدی
این دو طرح، محبوبترین پروفیلها در صنعت پوشش سقف در ایران، بهویژه در مناطق شمالی هستند:
الف. ورق طرح سفال (Corrugated Tile Profile)
این طرح تقلیدی از سقفهای سنتی سفالی است اما با مزایای ورق فلزی (وزن کمتر، نصب آسانتر، مقاومت بالاتر در برابر شکستگی).
- ویژگیها: دارای موجهای عمیقتر و برجستهتر برای ایجاد سایه و جلوه سهبعدی، زیبایی کلاسیک.
- کاربرد اصلی: ویلاها، ساختمانهای مسکونی و مناطقی که زیبایی ظاهری اهمیت بالایی دارد.
ب. ورق طرح سوئدی (Swedish Profile)
این طرح معمولاً دارای چینهای ملایمتر و ظریفتر نسبت به طرح سفال است.
- ویژگیها: سبکی، انعطافپذیری بیشتر در فرمدهی، و مقاومت خوب در برابر شرایط آب و هوایی مرطوب.
- کاربرد اصلی: سقف سولهها، ساختمانهای صنعتی، و مناطقی با بارش زیاد مانند شمال ایران.
نقش طراح و متال تراش در ساخت دستگاههای رول فرمینگ
تولید یک ماشین رول فرمینگ دقیق، نیازمند هماهنگی بینقص میان دانش طراحی مهندسی و دقت اجرای مکانیکی است.
۱. طراحی فنی و مهندسی (نقش طراح)
طراح مسئول تبدیل یک طرح دوبعدی (مشخصات مقطع نهایی ورق) به نقشههای ساخت قطعات مکانیکی دستگاه است.
- تحلیل تغییر شکل (Forming Analysis): طراح باید مسیر دقیق تغییر شکل ورق را مدلسازی کند. در هر ایستگاه، میزان خمکاری باید بهگونهای تنظیم شود که تنشهای پسماند (Residual Stresses) به حداقل رسیده و ورق دچار پارگی یا بدشکلی نشود. [ \text{Total Angle} = \sum_{i=1}^{n} \theta_i ] که در آن ( \theta_i ) زاویه خمکاری در ایستگاه ( i ) است.
- طراحی غلتکها (Roll Design): مهمترین بخش کار، طراحی پروفیل غلتکها است. طراح باید مرکز دوران غلتکها را بهدقت محاسبه کند تا ارتفاع غلتکها و فاصله بین آنها (Gap Setting) بهطور صحیح تعریف شود. این محاسبات اغلب با استفاده از نرمافزارهای تخصصی و شبیهسازیهای اجزای محدود (FEA) انجام میپذیرد.
- انتخاب مواد و تحملهای تلرانس: طراح باید مواد مورد نیاز برای ساخت غلتکها (معمولاً فولادهای ابزار سختشده مانند کروم-وانادیوم) و تحملهای مجاز (Tolerance) برای قطعات حساس مانند شافتها و بوشینگها را مشخص کند.
۲. مهارت متال تراشی دقیق (نقش متال تراش)
متال تراش فردی است که نقشههای دقیق طراحی شده را به قطعات فیزیکی با دقت میکرونی تبدیل میکند. در ساخت ماشینآلات رول فرمینگ، کیفیت متال تراشی مستقیماً بر طول عمر و کارکرد دستگاه تأثیر میگذارد.
- تراشکاری غلتکها: غلتکها باید با دقت بسیار بالا (معمولاً در حد میکرومتر) تراش داده شوند. اگر شعاع انحنای غلتکها کمی خارج از استاندارد باشد، تغییر شکل ورق در طول زمان، منجر به موجدار شدن (Waviness) یا کشیدگی نامطلوب لبهها میشود. متال تراشها از دستگاههای CNC پیشرفته برای اطمینان از تکرارپذیری اشکال پیچیده استفاده میکنند.
- ساخت شافتها و بوشینگها: شافتها باید کاملاً صاف و دارای تلرانس بسیار کم در قطر باشند تا غلتکها بدون لقی روی آنها سوار شوند. هرگونه لقی در شافتها باعث ایجاد ارتعاش و سایش زودرس بلبرینگها میشود.
- سختیکاری و پرداخت نهایی (Hardening and Finishing): پس از تراشکاری اولیه، غلتکها تحت فرآیندهای حرارتی (مانند کوئنچ و تمپر) قرار میگیرند تا سختی سطح افزایش یابد و در برابر سایش مقاوم شوند. سپس متال تراش یا اپراتور سنگزنی، سطح غلتک را تا رسیدن به درجه سختی و صافی مطلوب پرداخت میکند.
۳. مونتاژ و کالیبراسیون
پس از آمادهسازی قطعات، تیم مونتاژ با استفاده از نقشههای دقیق، شاسی، شافتها، ایستگاههای غلتک و سیستمهای انتقال قدرت (گیربکسها و موتورها) را نصب میکند. کالیبراسیون، مرحلهای حیاتی است که در آن فاصله بین غلتکها در هر ایستگاه با استفاده از فیلر گیجهای دقیق تنظیم میشود تا شکلدهی ورق مطابق با محاسبات اولیه باشد.
اهمیت دقت در ساخت ماشین آلات رول فرمینگ
در تولید پروفیلهای سقف، انحرافات کوچک میتواند منجر به مشکلات بزرگ در نصب و عملکرد شود.
کنترل کیفیت هندسی پروفیل
خطای زاویهای حتی در حد ۰.۵ درجه در غلتکها میتواند باعث شود که خط مرکزی ورق خروجی، از محور طولی دستگاه منحرف شود. این انحراف منجر به مشکل در همبندی ورقها روی سقف میشود.
نقش سختی مواد در طول عمر
با توجه به اینکه ورقها تحت تنشهای مکانیکی زیاد قرار میگیرند، غلتکها باید سختی بالایی داشته باشند. سختی استاندارد برای غلتکهای رول فرمینگ اغلب بین ۵۰ تا ۶۰ راکول سی (HRC) است.
سالیان ماشین طبرستان با تمرکز ویژه بر ماشینکاری دقیق و استفاده از فولادهای آلیاژی مناسب، اطمینان میدهد که دستگاههای تولیدی آنها، با وجود سرعت بالای تولید، کمترین سایش را تجربه کرده و کیفیت پروفیل خروجی را در طول زمان حفظ کنند.
ویژگیهای ماشینآلات رول فرمینگ طرح سفال و سوئدی تولید سالیان ماشین طبرستان
شرکت سالیان ماشین طبرستان با بهرهگیری از جدیدترین فناوریها و تجربه چندین ساله در طراحی و ساخت ماشینآلات رول فرمینگ، توانسته دستگاههایی با ویژگیهای ویژه عرضه کند که پاسخگوی نیازهای بازار مدرن ساختمانی در ایران است:
- دقت بالای فرمدهی و یکنواختی طرح: استفاده از سیستمهای هدایتکننده ورق چندنقطهای برای جلوگیری از انحراف ورق هنگام ورود به غلتکها.
- سرعت تولید بالا: استفاده از گیربکسهای صنعتی قوی و طراحی بهینه ایستگاهها، امکان رسیدن به سرعتهای تولیدی بالا (بسته به طرح، معمولاً بین ۱۰ تا ۲۰ متر در دقیقه) را فراهم میآورد.
- قابلیت تنظیم سریع (Quick Changeover): طراحی ماژولار غلتکها برای کاهش زمان مورد نیاز برای تعویض طرح از سفال به سوئدی یا بالعکس.
- سیستم برش اتوماتیک دقیق: استفاده از سیستمهای برش هیدرولیکی با کنترل PLC که زمان برش را به دقت میلیثانیه تنظیم میکند تا طول نهایی ورقها کاملاً یکسان باشد.
- مصرف انرژی بهینه: بهکارگیری موتورهای الکتریکی با راندمان بالا (IE3 یا بالاتر) و کاهش اصطکاک داخلی با روغنکاری مرکزی اتوماتیک.
- پشتیبانی فنی جامع: ارائه خدمات پس از فروش، تأمین قطعات یدکی و آموزش تخصصی در محل مشتری.
فرآیند ساخت ماشین آلات رول فرمینگ طرح سفال و سوئدی در سالیان ماشین طبرستان
فرآیند ساخت در این مجموعه یک چرخه مهندسیشده است که از مرحله صفر تا تحویل نهایی با دقت بالا طی میشود:
۱. مهندسی معکوس و شبیهسازی اولیه
پیش از شروع ساخت، طراحان با در نظر گرفتن مشخصات ورق ورودی (ضخامت و جنس فولاد یا آلومینیوم)، پروفیل مورد نظر را در محیط نرمافزاری مدلسازی میکنند و نقاط بحرانی تغییر شکل را شناسایی میکنند.
۲. تراش و ساخت غلتکها (قلب ماشین)
این مرحله بیشترین حساسیت فنی را دارد:
- انتخاب بلوک فولادی: انتخاب فولاد آلیاژی مناسب و عملیات حرارتی اولیه.
- تراشکاری خشن (Rough Machining): شکلدهی اولیه بر اساس نقشههای ۲ بعدی.
- عملیات حرارتی نهایی: سختکاری غلتکها تا سختی سطح مطلوب.
- تراشکاری دقیق (Finish Grinding/Turning): با استفاده از دستگاههای CNC پیشرفته، پروفیل غلتکها با دقت بسیار بالا (در محدوده ۰.۰۱ میلیمتر) ایجاد میشود.
- پروفایلسنجی: اندازهگیری پروفیل نهایی غلتکها با دستگاههای مختصاتسنجی سهبعدی برای تأیید انطباق با مشخصات طراحی.
۳. ساخت شاسی و اجزای ثابت
شاسی دستگاه (Frame) باید قادر به تحمل ارتعاشات و نیروهای سنگین ناشی از عبور ورق باشد. در سالیان ماشین طبرستان، شاسیها از پروفیلهای سنگین صنعتی ساخته شده و با استفاده از جوشکاریهای تخصصی (مانند جوشکاری قوسی زیرپودری) مونتاژ میشوند تا استحکام حداکثری تضمین شود.
۴. نصب سیستمهای انتقال قدرت و کنترل
گیربکسهای کاهنده فشار (Gearboxes) مستقیماً به شافتهای غلتک متصل میشوند. انتخاب گیربکس مناسب برای تأمین گشتاور کافی در سرعتهای پایینتر حیاتی است. سپس، سیستم کنترل الکتریکی (شامل PLC زیمنس یا امرن) سیمکشی و برنامهنویسی میشود تا کنترل دقیق سرعت و توالی عملکرد قطعات فراهم گردد.
۵. تست عملکرد نهایی و تحویل
قبل از ارسال، دستگاه تحت بار کامل با ورقهای آزمایشی کار میکند. پارامترهای کلیدی مانند لرزش، دمای کارکرد گیربکسها، دقت طول برش و کیفیت ظاهر ورق نهایی ثبت و تأیید میشوند.
کاربردهای دستگاه رول فرمینگ طرح سفال و سوئدی
دستگاههای تولیدی توسط طراح و متال تراش سازنده ماشین آلات رول فرمینگ طرح سفال و سوئدی، نقش محوری در تسهیل پروژههای زیر ایفا میکنند:
۱. پوشش سقف ساختمانهای مسکونی
این دستگاهها امکان تولید انبوه سقفهایی با ظاهر سفالی (بدون نیاز به حمل و نصب سفالهای سنگین و شکننده) را فراهم میکنند. این امر سرعت ساخت را به شدت افزایش داده و هزینههای نیروی کار را کاهش میدهد.
۲. پوشش سقفهای شیبدار در مناطق شمالی
در استان مازندران و گیلان، بهدلیل بارش فراوان، نیاز به سقفهای با شیب مناسب و مقاوم در برابر رطوبت بالا است. ورقهای طرح سوئدی و سفال، با فرمدهی مناسب خود، آببندی مؤثرتری نسبت به بسیاری از مصالح دیگر ارائه میدهند.
۳. ساخت ساندویچ پانلهای سقفی
اگرچه این دستگاهها اساساً برای تولید ورقهای سینگل (Single Skin) طراحی شدهاند، با تغییراتی در ایستگاههای اولیه و نهایی، میتوان ورقهای رویه و زیره ساندویچ پانلهای ساده را نیز با همین روش تولید کرد.
چرا انتخاب سالیان ماشین طبرستان؟
انتخاب یک سازنده معتبر در صنعت رول فرمینگ، سرمایهگذاری بلندمدت محسوب میشود. سالیان ماشین طبرستان مزایای رقابتی زیر را ارائه میدهد:
۱. تخصص عمیق در طراحی پروفیلهای خاص
تخصص این شرکت در طراحی دقیق غلتکهای طرح سفال و سوئدی که از نظر هندسی پیچیدهتر از پروفیلهای ذوزنقهای استاندارد هستند، تضمینکننده بالاترین سطح زیبایی در خروجی است.
۲. بومیسازی دانش فنی و پشتیبانی سریع
با توجه به ماهیت مکانیکی پیچیده این دستگاهها، دسترسی به مهندسان و متال تراشهای سازنده در ایران (برخلاف دستگاههای وارداتی) برای تعمیرات فوری و تأمین قطعات یدکی، یک مزیت بزرگ محسوب میشود.
۳. قیمت رقابتی همراه با کیفیت صادراتی
بهواسطه حذف هزینههای دلالی و واردات واسطهای، سالیان ماشین طبرستان میتواند ماشینآلاتی با کیفیت قابل مقایسه با برندهای خارجی، اما با قیمتهایی بسیار اقتصادیتر به بازار ارائه دهد.
۴. خدمات مهندسی پیش و پس از فروش
از مشاوره اولیه برای انتخاب نوع شاسی و قدرت موتور مناسب برای ظرفیت مورد نیاز مشتری تا نصب، آموزش و خدمات نگهداری دورهای، این مجموعه پشتیبانی کاملی را ارائه میدهد.
فرآیند نگهداری و افزایش طول عمر دستگاه
حتی دقیقترین ماشینآلات نیز نیازمند نگهداری منظم هستند تا از فرسایش ناشی از سایش جلوگیری شود.
۱. الزامات نگهداری غلتکها
بزرگترین دغدغه، سایش غلتکها است. سایش باعث تغییر شعاع انحنا و در نتیجه تغییر فرم نهایی ورق میشود.
- بررسی دورهای: هر ۳ تا ۶ ماه یکبار، غلتکها باید بازرسی شده و در صورت نیاز، عملیات پولیش یا سنگزنی مجدد (Resurfacing) روی آنها انجام شود تا صافی سطح حفظ گردد.
- روانکاری: استفاده از گریسهای صنعتی مخصوص با ویسکوزیته بالا در بلبرینگها و نقاط تماس شافتها ضروری است.
۲. تنظیمات سیستم کنترل
برنامهریزی PLC باید بهروز نگه داشته شود. تغییر در نوع ورق (تغییر ضخامت یا استحکام تسلیم) ممکن است نیاز به تنظیم پارامترهای سرعت و زمانبندی برش داشته باشد.
۳. کنترل لقیها
بهدلیل ضربات مداوم در هنگام برش و فشارهای رول فرمینگ، لقی بین اجزای متحرک (مانند بوشینگها و مکانیسم برش) افزایش مییابد. تنظیم دورهای پیچهای اتصال و بررسی لقی شافتها توسط متال تراش متخصص، عمر دستگاه را بهطور چشمگیری افزایش میدهد.
فناوریهای نوین در ساخت دستگاههای رول فرمینگ
سالیان ماشین طبرستان همواره در حال بهروزرسانی دانش فنی خود با بهرهگیری از روندهای جهانی است:
- سیستمهای کنترل پیشرفته (Servo Drive Integration): در برخی مدلهای پیشرفته، بهجای گیربکسهای سنتی، از سیستمهای سروو موتور برای کنترل دقیق موقعیت غلتکها و قیچیها استفاده میشود. این امر دقت مطلق در طول برش و امکان اجرای الگوهای پیچیدهتر را فراهم میکند.
- کنترل آنلاین کیفیت (In-Line Quality Control): استفاده از سنسورهای نوری یا لیزری که بهطور مداوم ابعاد و صافی لبه ورق خروجی را اندازهگیری کرده و بهصورت خودکار، دستور اصلاحات جزئی را به سیستم تنظیم غلتکها ارسال میکنند.
- طراحی سازگار با محیط زیست: تمرکز بر استفاده از سیستمهای هیدرولیک با راندمان بالا و کاهش نشت روغن، و همچنین کاهش مصرف برق در بخش تغذیه ورق.
اهمیت بومیسازی فناوری در مازندران
توسعه شرکتهایی مانند سالیان ماشین طبرستان در منطقه مازندران، نه تنها یک دستاورد اقتصادی است، بلکه بر توسعه زیرساختهای صنعتی منطقه تأثیر مستقیم دارد:
- ایجاد زنجیره تأمین: با ساخت دقیق غلتکها و قطعات یدکی در داخل، کارگاههای تولید سقف دیگر منتظر واردات قطعات نیستند.
- تخصصگرایی منطقهای: تمرکز بر نیازهای ساختوساز منطقه (مانند سازگاری با رطوبت بالا و سبکسازی) منجر به طراحی ماشینآلاتی شده است که بهینهتر از مدلهای عمومی خارجی عمل میکنند.
- کاهش هزینه نهایی محصول: با کاهش هزینههای حملونقل و تعرفههای گمرکی، قیمت تمامشده ورقهای پوششی سقف برای سازندگان محلی کاهش مییابد.
جمع بندی نهایی
طراح و متال تراش سازنده ماشین آلات رول فرمینگ طرح سفال و سوئدی ستون فقرات تولید پروفیلهای باکیفیت در صنعت ساختمان است. تلاقی دانش مهندسی طراحی، دقت میکرونی متال تراشی و استفاده از مواد اولیه مرغوب، محصولی را خلق میکند که دوام و زیبایی سازه را تضمین میکند.
برند سالیان ماشین طبرستان بهعنوان یک تولیدکننده پیشرو، توانسته است با تکیه بر همین اصول، دستگاههایی عرضه کند که استانداردهای بالای فنی را با نیازهای عملیاتی بازار ایران هماهنگ سازند. این شرکت نشان میدهد که تولید ماشینآلات صنعتی سنگین در ایران، بهویژه در حوزههای تخصصی مانند رول فرمینگ طرح سفال و سوئدی، به سطح بالایی از بلوغ فنی دست یافته است.
برای کسب اطلاعات بیشتر درباره ظرفیت تولید، مشخصات فنی دقیق غلتکها و فرآیندهای سفارشیسازی، متخصصان سالیان ماشین طبرستان آماده ارائه مشاوره فنی کامل هستند.
